AxisVM X6 ÚJDONSÁGOK
Az AxisVM valamennyi verziója, a felhasználók visszajelzései alapján, számos új szerkesztési lehetőséget,
továbbfejlesztett számítási eljárásokat és a meglévő eszköztár megújítását kínálja.
AZ X6R2 KIADÁS FONTOS FEJLESZTÉSEI
Az AxisVM X6 R2 kiadás újdonságaiból
ÁLTALÁNOS MŰKÖDÉS
● Kurzor által érzékelt elemek szabályozása
A gyorskapcsolók eszköztár új elemeként az „Azonosítás” funkcióval szabályozhatóvá válik, hogy a kurzort az objektumok fölött –végzett művelettől függetlenül– mozgatva mely elemeket azonosítson, vagy hagyjon figyelmen kívül.
● Kijelölt elemek elrejtése
Szűrés speciális tartományok típusa (sűrűbordás, üreges, trapézlemezes, XLAM, stb.) szerint is.
KAPCSOLAT MÁS PROGRAMOKKAL
● Új AxisVM komponensek Rhino/Grasshopperhez
A Grasshopper-AxisVM kapcsolat a Rhinoceros 3D CAD alkalmazásban futó vizuális programozási nyelven és környezeten keresztül biztosítja a legkorszerűbb paraméteres modellezési eljárást, és annak előnyeit.
● Python csomag AxisVM-hez
A COM szerver lehetőségeinek kibővítése Python interfésszel hozzáférést biztosít a jelenleg több, mint
7 milliós felhasználói bázissal rendelkező python csomagokhoz.
ELEMEK
● Elem külpontosságok lehetőségeinek kibővítése
A külpontosságok beállításának lehetősége már minden elemre, köztük a rácsrudakra is kiterjed. Az elemek külpontossága a számításokban automatikusan figyelembe vételre kerül, de új opcióként választható, hogy a külpontosságok csak mint látványelem jelenjenek meg a modellen.
● Winkler támaszmerevség számítása
Altalaj paraméterei alapján a pontszerű, vonalmenti és felületi támaszok winkler-rugó merevségeinek automatikus meghatározása.
SZÁMÍTÁS
● Csökkentett merevségek kezelése analízis során
Válaszspektrum analízis esetén ha a rezgésvizsgálatnál csökkentett merevséget kértünk, akkor a program a statikai számítást az eredeti és a csökkentett merevségekkel is elvégzi. Az eredménykiértékelés során földrengéses teheresetekben/kombinációkban automatikusan a csökkentett merevségű, míg más esetben az eredeti merevségekből kapjuk az eredményeket.
EREDMÉNYEK ÉS DOKUMENTÁCIÓ

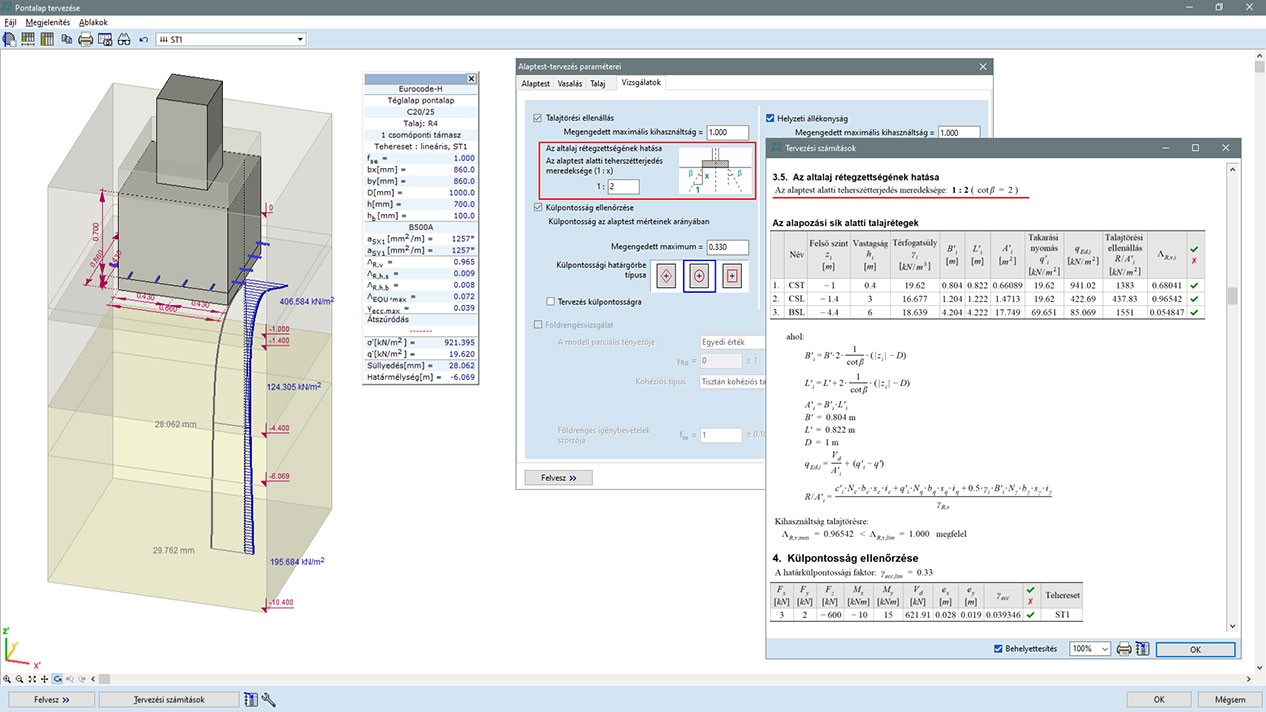

● Részletes és egyszerűsített tervezési számítások alapozás, átszúródás, vasbeton oszlop és gerenda tervezési számításokhoz
● Normalizált tengelyirányú erők számítása
Vasbeton szerkezet duktilis viselkedésének és az elemek energia elnyelő képességének biztosítása érdekében szükség lehet az elemekben ébredő nyomóerő korlátozására. Új eredménykomponensként a „Normalizált tengelyirányú erő – ν” értéket minden vasbeton keresztmetszethez meghatározzuk.
MÉRETEZÉS
● Használhatósági határállapot figyelembevétele acél és fa keresztmetszet optimalizáláshoz (SD9, TD9)
● Vasbeton oszlopok és gerendák tűzállóságának ellenörzése (új RC8-B modul)
● Betonban és betonacélban ébredő feszültség alakváltozás értékek megjelenítése felületszerkezeteken (RC6)
Kurzorral érzékelt elemek szabályozása
Kijelölt elemek elrejtése
Grasshopper- AxisVM adatkapcsolat
Külpontos rácsrudak létrehozása
Kapcsolati elemek automatikus létrehozása a külpontos elemek között

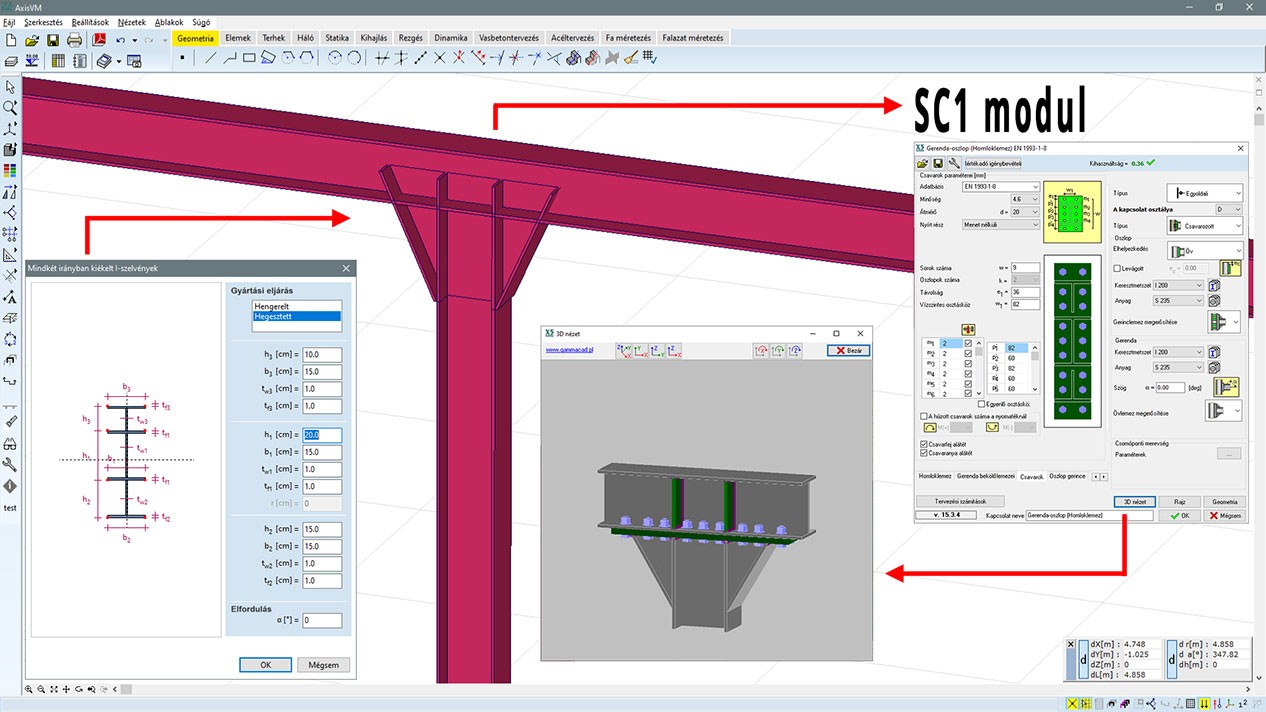

Kiékelt keretsarok külpontos illesztése
Winkler támaszmerevség számítása
Csökkentett merevségek kezelése analízis során
Normalizált tengelyirányú erők számítása
Használhatósági határállapot figyelembevétele (SD9, TD9 modulok)
Betonban és betonacélban ébredő feszültség alakváltozás értékek megjelenítése felületszerkezeteken (RC6 modul)
Vasbeton oszlopok és gerendák tűzállóságának ellenörzése (Új RC8-B modul)
Vasbeton oszlopok és gerendák tűzállóságának ellenörzése (Új RC8-B modul)
X6R1 KIADÁS
ÍZELÍTŐ AZ X6R1 KIADÁS ÚJDONSÁGAIBÓL
ÁLTALÁNOS MŰKÖDÉS
● Intelligens parancssor és kereső/szűrő
Az AxisVM legtöbb parancsa és beállítása közvetlenül is meghívható az intelligens keresőből. További funkciók: elemek keresése sorszám alapján, elemek kijelölése tulajdonságuk alapján (anyag, ill. vonalelemeknél szelvény, hossz, excentricitás, tartományoknál terület, vastagság szerint), bármely eredménykomponens értéke szerint, akár többszörös feltételekkel.
● Továbbfejlesztett szűrő a kijelölő palettához
Szűrés speciális tartományok típusa (sűrűbordás, üreges, trapézlemezes, XLAM, stb.) szerint is.
ELEMEK
● Új parametrikus szelvénytípusok:
mindkét irányban kiékelt I, I kereszt, SFB, IFB, szimmetrikus és aszimmetrikus HSQ szelvények
● Külpontos rúdelemek
ey és ez külpontosság megadása a szelvény befoglalóján választott illesztési ponttal vagy numerikusan, felfekvő elemek esetén automatikus illesztéssel. Szabályozhatóak az excentrikus kapcsolódás merevségei is
● Winkler-Pasternak rugalmas ágyazás
Újfajta felületi támasz nyírás modellezésével
TERHEK
● Tehercsoport valamennyi terhének egyidejű megjelenítése tehereset szerinti színkódolással
● Új teherszétosztó funkciók
Terhek szétosztása több teheresetbe szintek vagy raszterek szerint
● Külpontossággal megadható koncentrált vagy megoszló terhek rudakra és bordákra
A nyomaték-komponensek helyett megadható a teher ey és ez külpontossága is.
● Szabályokkal megadható mértékadó tehercsoport-kombinációk
Minden sor külön szabályt jelent. Beállíthatók a kötelezően együttműködő és az együtt kiemelendő tehercsoportok is.
● Megadhatók a földrengésteher irányai
EREDMÉNYEK ÉS DOKUMENTÁCIÓ
● Eredménymegjelenítés látványterven is
● Rúdszerkezeteknél normálfeszültségek keresztmetszeten belüli eloszlásának megjelenítése látványterven
● Felület feszültségek, vasmennyiségek és repedéstágasság, egyidejű alsó/felső megjelenítése látványterven (RC1 modul)
MÉRETEZÉS
● Vasbeton oszlopok kihasználtság értékei a többi eredményhez hasonlóan a modellen ábrázolhatók (RC2 modul)
● Trapézlemezes vasbeton födémek vasalásának számítása (RC1 modul)
● Vasbeton falak nyírási méretezése (RC5 modul)
● Vasbeton oszlopokhoz tervezési számítás (RC2 modul)
Intelligens parancssor és kereső/szűrő
Továbbfejlesztett szűrő a kijelölő palettához
Új parametrikus szelvénytípusok: mindkét irányban kiékelt I,
I kereszt, SFB, IFB, szimmetrikus és aszimmetrikus HSQ szelvények
Külpontos rúdelemek
Tehercsoport valamennyi terhének egyidejű megjelenítése tehereset szerinti színkódolással
Külpontossággal megadható koncentrált vagy megoszló terhek rudakra és bordákra
Szabályokkal megadható mértakadó tehercsoport-kombinációk
Eredménymegjelenítés látványterven is
Rúdszerkezeteknél normálfeszültségek keresztmetszeten belüli eloszlásának megjelenítése látványterven
Felület feszültségek, vasmennyiségek és repedéstágasság,
egyidejű alsó/felső megjelenítése látványterven ( RC1 modul)
Intelligens parancssor és kereső/szűrő
Továbbfejlesztett szűrő a kijelölő palettához
Új parametrikus szelvénytípusok: mindkét irányban kiékelt I, I kereszt, SFB, IFB, szimmetrikus és aszimmetrikus HSQ szelvények
Külpontos rúdelemek
Tehercsoport valamennyi terhének egyidejű megjelenítése tehereset szerinti színkódolással
Külpontossággal megadható koncentrált vagy megoszló terhek rudakra és bordákra
Szabályokkal megadható mértakadó tehercsoport-kombinációk
Eredménymegjelenítés látványterven is
Rúdszerkezeteknél normálfeszültségek keresztmetszeten belüli eloszlásának megjelenítése látványterven
Felület feszültségek, vasmennyiségek és repedéstágasság, egyidejű alsó/felső megjelenítése látványterven ( RC1 modul)
A program dinamikusan bővül új, a mindennapi tervezést megkönnyítő modulokkal,
melyekkel a felhasználók igényeiknek megfelelően bővíthetik meglévő konfigurációjukat.
A program dinamikusan bővül új,
a mindennapi tervezést megkönnyítő modulokkal, melyekkel a felhasználók igényeiknek megfelelően bővíthetik meglévő konfigurációjukat.
ÚJ MODULOK
7DOF MODUL
7 SZABADSÁGFOKÚ RÚDELEM
A modul segítségével csomópontonként 7 szabadságfokkal rendelkező rúdelemek definiálására nyílik lehetőség, melyek a 7. szabadságfok segítségével képesek leírni a rúd öblösödését.
A nem körszimmetrikus szelvények csavarása esetén a keresztmetszet pontjai kilépnek a síkból, melyet öblösödésnek nevezünk. Amennyiben az öblösödés szabadon létrejöhet, szabad csavarásról beszélünk, ellenben, ha ezen mozgás gátolt, akkor gátolt csavarásról. Az öblösödést gátolhatja például a megtámasztás, koncentrált csavarónyomaték. A gátolt csavarás hatására a rúdelemben normálfeszültségek ébrednek.
Oszlopok, gerendák, vékonyfalú szelvények gátolt csavarásának hatása számottevően befolyásolhatja a feszültségek eloszlását, melyet a tervezőknek figyelembe kell venniük a szerkezet igazolásánál, a szerkezeti méret meghatározásánál. Kifordulásra érzékeny elemekből felépülő szerkezetek esetén is különösen fontos az öblösödési szabadságfok figyelembevétele.
CFD MODUL
CFD (ÁRAMLÁSTANI) INTERFÉSZ MODUL
A méretezési szabványok csak a geometriai értelemben közel szabályos szerkezetek esetén adnak útmutatást a szélhatáshoz tartozó nyomástényezők felvételére (SWG modul). Bonyolultabb vagy összetettebb geometriájú szerkezetek tervezése során ezeket már nem lehet alapul venni, a nyomástényezőket a tervezőnek kell meghatároznia áramlástani szimuláció és/vagy szélcsatorna kísérlet alapján.
A CFD interfész modul ebben nyújt hathatós segítséget a tervezőnek: a külső programokban elvégzett áramlástani szimulációk szél terhelését importálja az AxisVM modell elemeire, mellyel a statikai méretezéshez szükséges, állandósult áramlásból származó nyomásértékek vehetőek fel a szerkezeten.
Az interfész működése általános, segítségével egyéb áramló közegek (pl.: folyadék) okozta nyomásértékek is definiálhatóak.
IMP MODUL

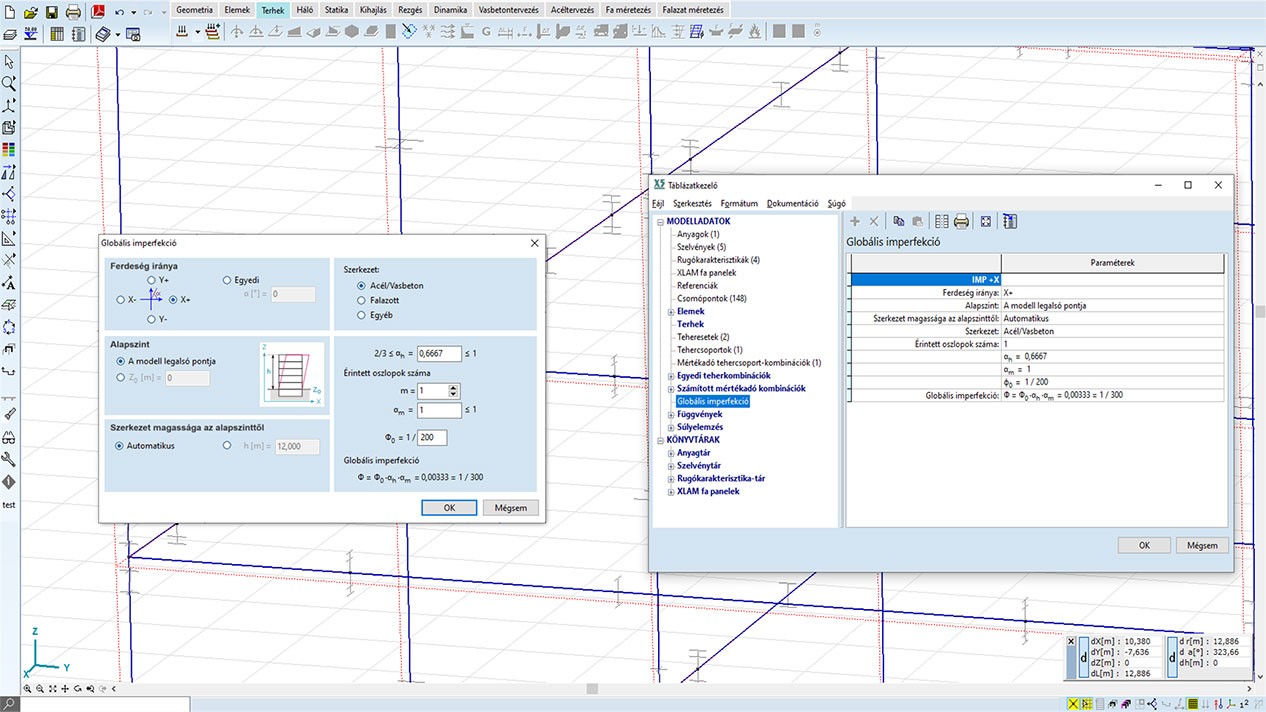

KIHAJLÁSI ALAKOK ALAPJÁN ELŐÁLLÍTOTT IMPERFEKCIÓK
A szerkezeti analízist általában idealizált, perfekt modellen hajtjuk végre. A valóságban azonban a szerkezet geometriája, az anyag és a teher pozíciója is imperfekt, azaz tökéletlen (pl. ferdeség, sajátfeszültségek, teherelhelyezésből származó külpontosság). Az AxisVM szoftver IMP modulja lehetőséget nyújt az imperfekciók figyelembevételére imperfekt geometria létrehozása révén, amelyet a felhasználó tetszés szerint a kihajlási alakok skálázásával és szuperponálásával állíthat elő. A tökéletlenségből származó másodrendű hatások imperfekt geometriával futtatott, geometriailag nemlineáris analízissel vehetők figyelembe.
X6 R2 KIADÁS
RC8-B MODUL
VASBETON GERENDÁK ÉS OSZLOPOK TŰZÁLLÓSÁGI MÉRETEZÉSE
Tűzteher megadására, valamint vasbeton oszlopok és gerendák tűzhatásra való méretezésére RC8-B modul megléte esetén nyílik lehetőség az Eurocode 2, SIA 262 és NTC szabványok előírásai szerint. A szoftver számítja a hőmérséklet eloszlását a keresztmetszeten belül, figyelembe veszi a külső, károsodott beton réteg leválását, valamint meghatározza a hajlítási és nyírási vasalás hőmérsékletét. Ez azért szükséges, mert gerendák és oszlopok tűzállósági méretezése során a program figyelembe veszi az acél és a beton anyag szilárdsági és merevségi jellemzőinek csökkenését magas hőmérsékleten.
RÉSZLETES ISMERTETŐK
