RÉSZLETES TERVBEMUTATÓK
Arenas viadukt
Bilbao, Spanyolország Cím: Bolintxu viaducts
Statikai tervezés: ARENAS & Asociados
Kivitelezés: 2021-2023
Projekt rövid ismertetése

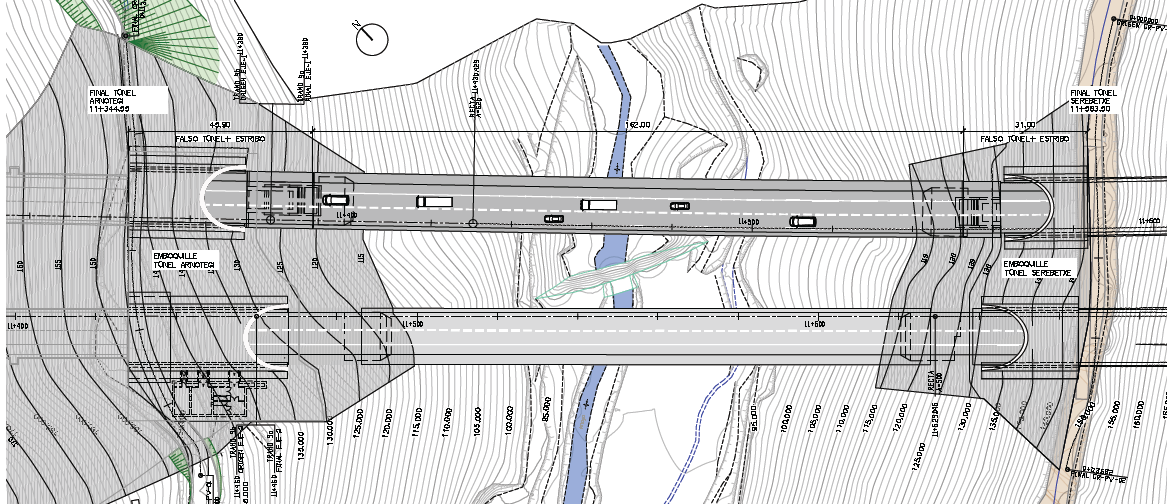

A Bolintxu-viaduktok a spanyolországi Bilbao Supersur elkerülő úthálózatának részeként épültek meg. A viaduktok fő nyílásainak fesztávolsága 162 m, illetve 142 m. A projekt elsődleges célja a városi úthálózat tehermentesítése és a torlódások csökkentése volt: a regionális önkormányzat ezért döntött úgy, hogy megépítteti a Supersur elkerülő utat, amely lehetővé teszi az átmenő forgalom számára a városközpont elkerülését.
A kivitelezés egyik legnagyobb kihívását a Bolintxu-völgy áthidalása jelentette, amely ökológiai és tájképi szempontból egyaránt védett természeti terület. Az érzékeny környezeti adottságok miatt a hidakat úgy kellett megtervezni és kivitelezni, hogy a lehető legkisebb mértékben avatkozzanak be a táj természetes rendjébe. A tervezők már a koncepció kialakításakor olyan karcsú, elegáns szerkezetet kívántak létrehozni, amely szervesen illeszkedik a tájba, ugyanakkor kíméli az alatta húzódó völgyet.

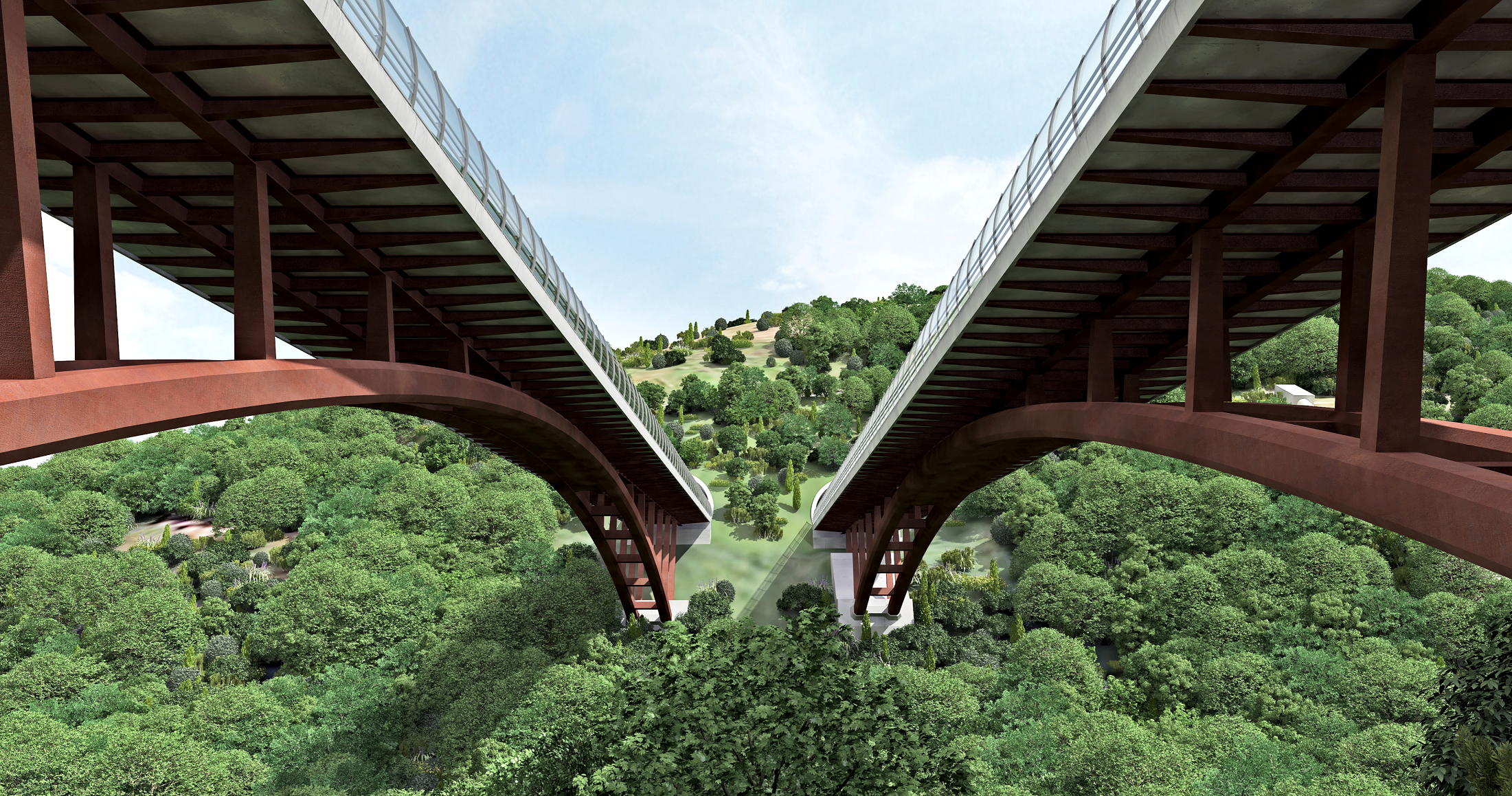

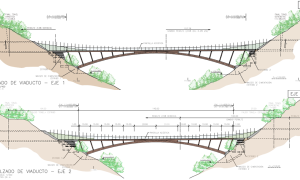

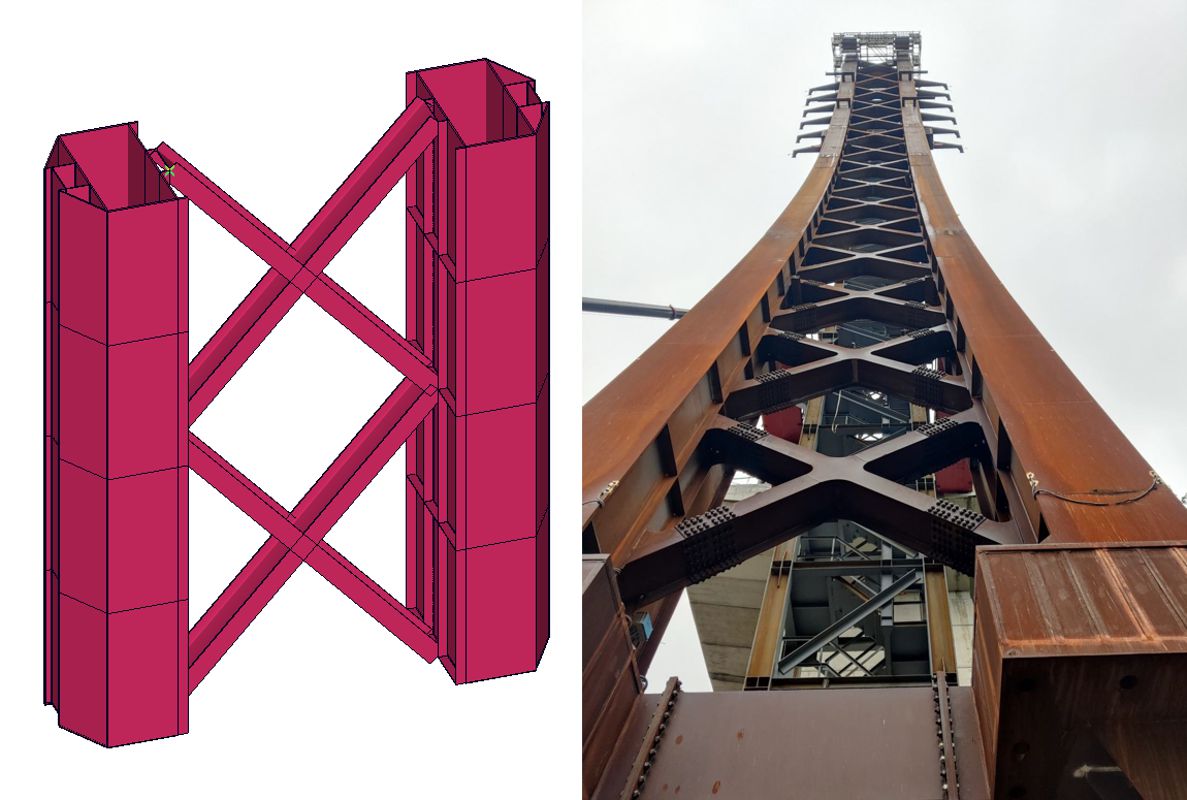

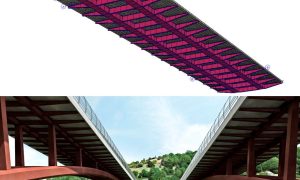

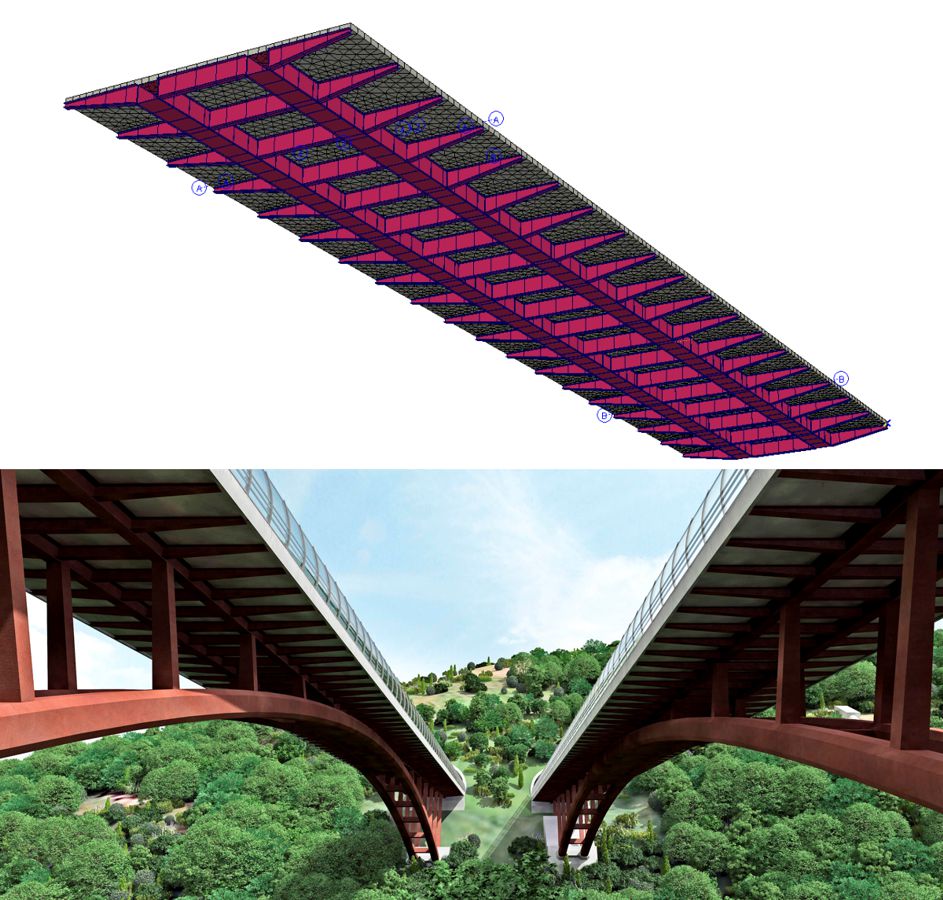

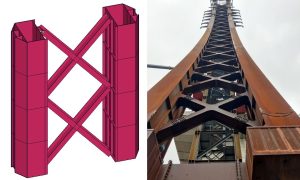

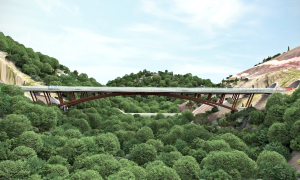

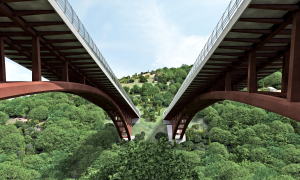

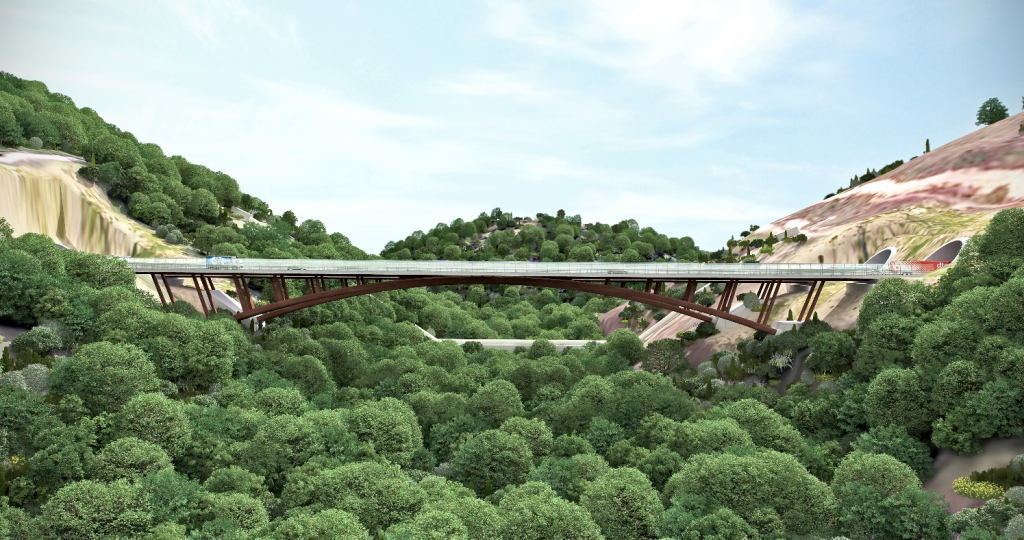

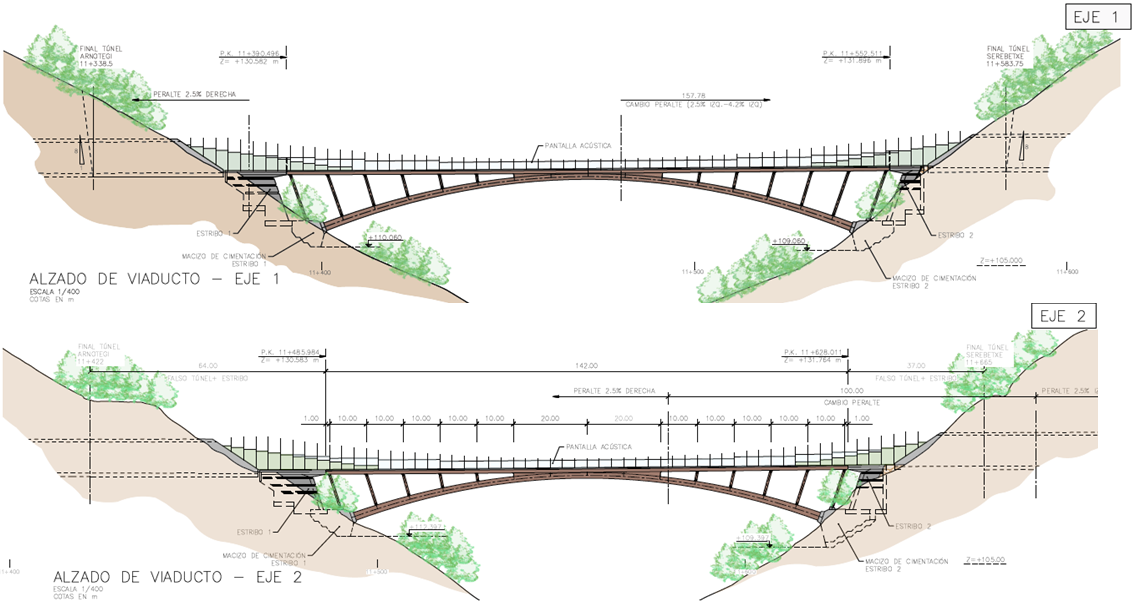

A végleges terv szerint két karcsú, acél ívszerkezetű híd épült, könnyed, alacsony építménymagassággal. A szerkezet innovatív megoldása egy kompozit ívrendszer, amelyben az időjárásálló (patinásodó) acél szekrényszelvényeket nagy szilárdságú, öntömörödő C60 minőségű betonnal töltötték ki. Ez a megoldás egyszerre biztosít nagy teherbírást, megfelelő merevséget és hosszú élettartamot, mérsékelt karbantartási igény mellett. Az ívek különösen karcsúak: a nyílás és az ívmagasság aránya közelítőleg 11, ami kedvezően hat mind a szerkezet statikai teljesítményére, mind megjelenésére.
A tervezés egyik kiemelt szempontja volt, hogy a völgy alján és a folyó ökoszisztémájának közelében semmilyen építési tevékenység ne folyjon. Ennek érdekében a mérnökök egy speciális, elforgatásos szerelési technológiát dolgoztak ki. Ideiglenes, a szurdok belsejébe telepített állványzat helyett minden egyes hídív két külön félívből épült fel, a szurdok két oldalán egymástól függetlenül.

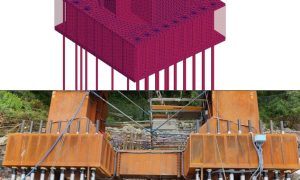

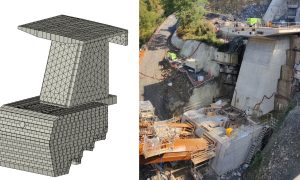

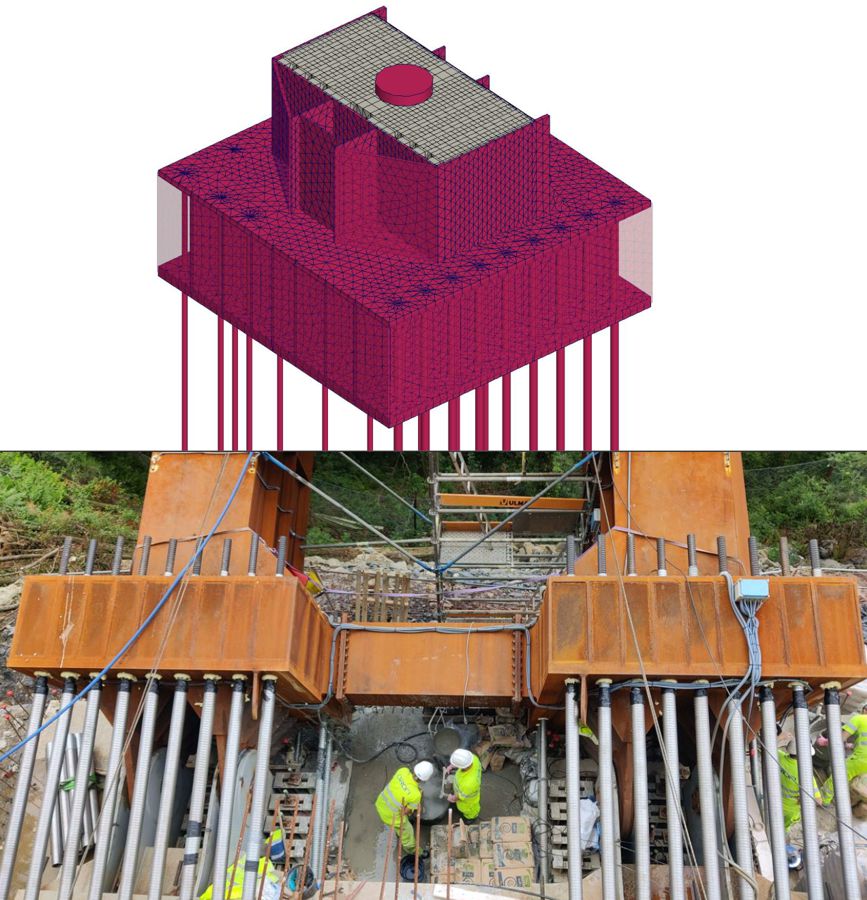

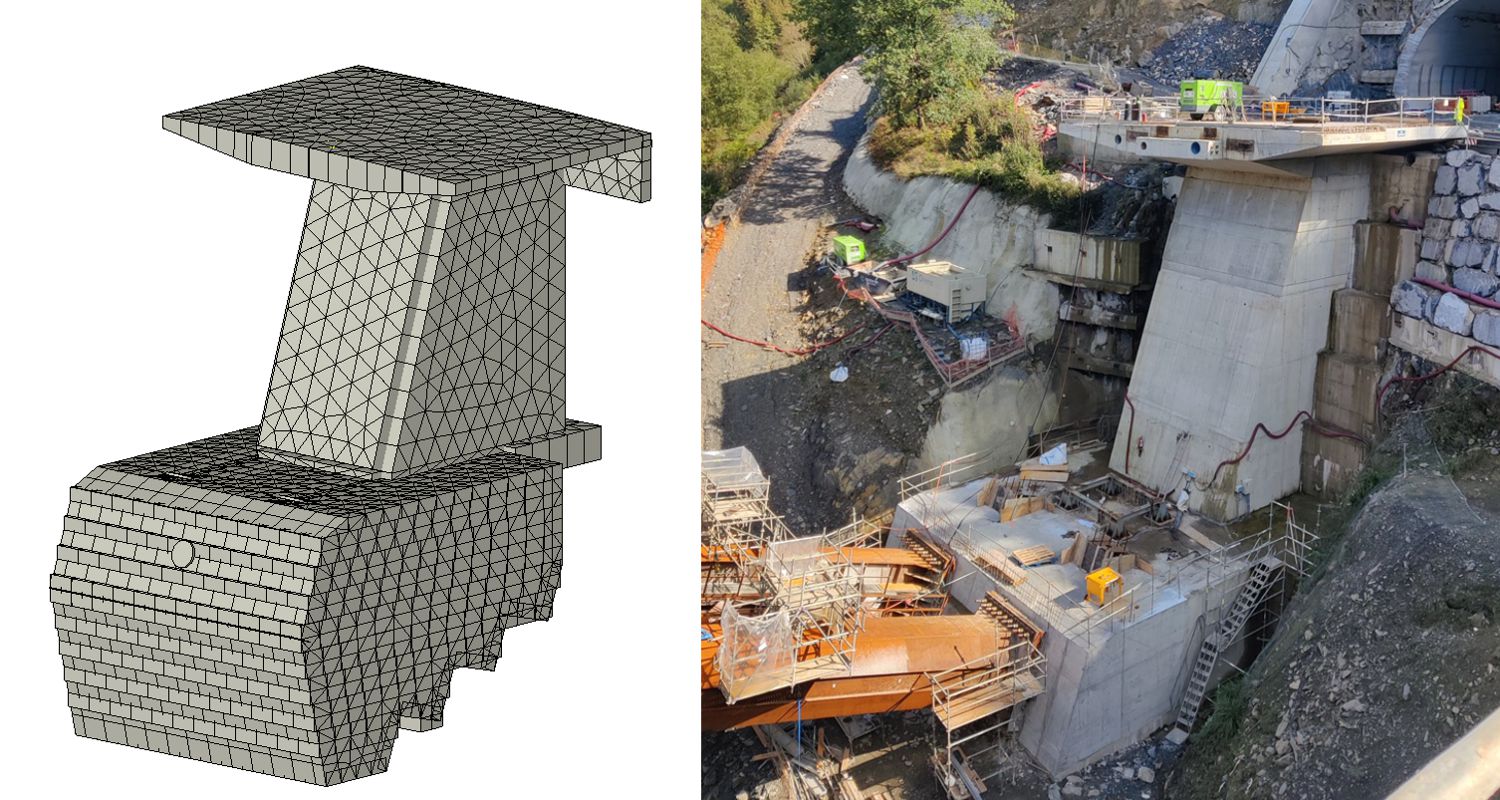

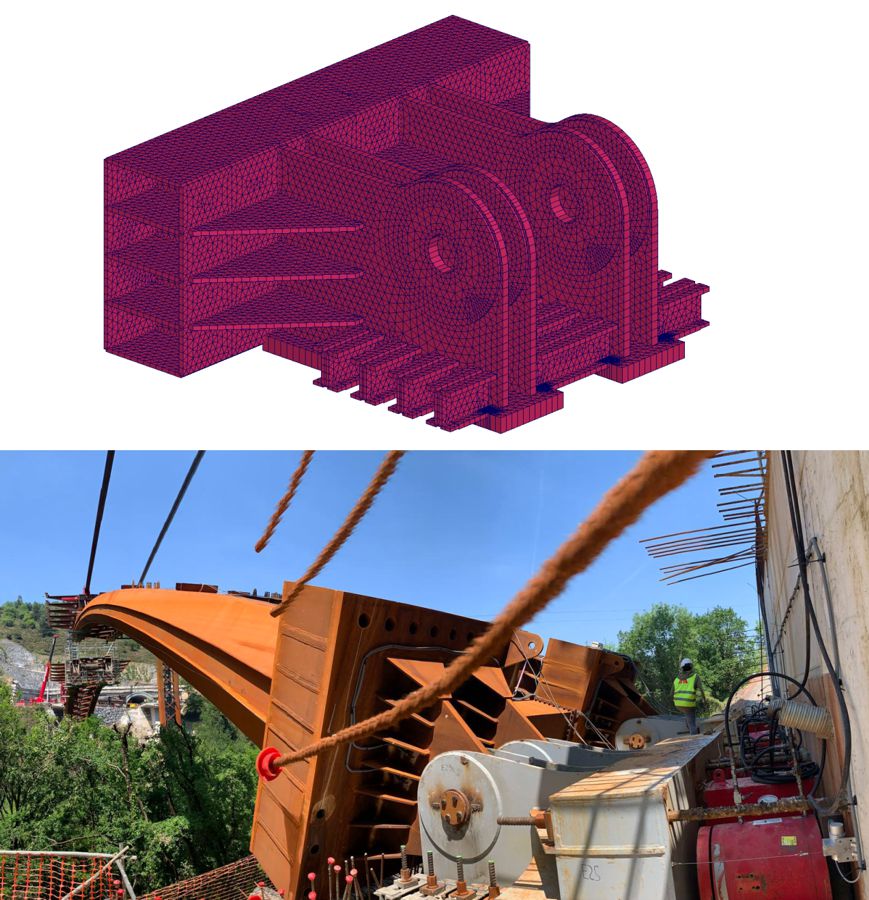

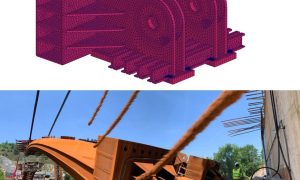

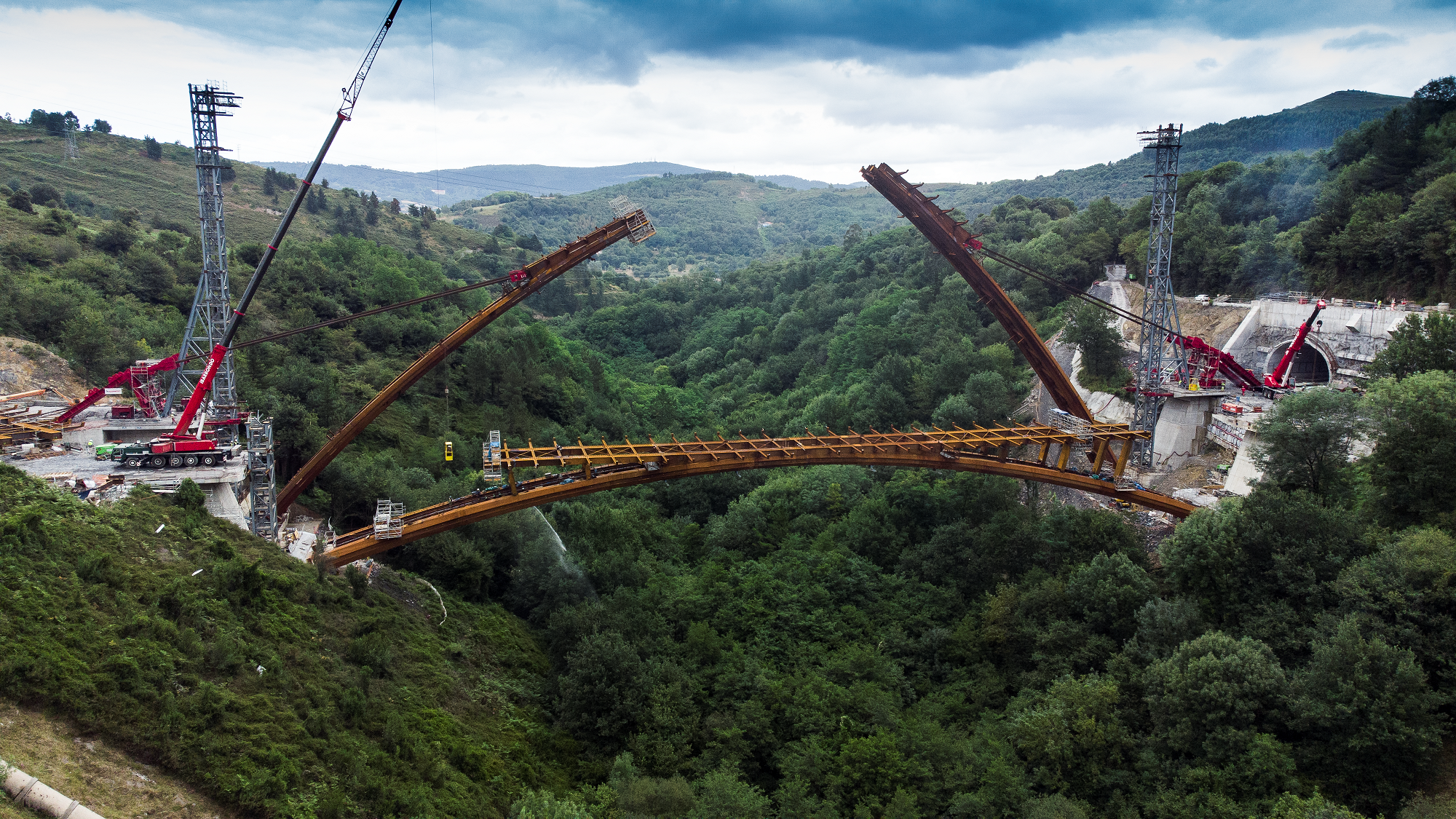

A félíveket kezdetben függőleges helyzetben, a hídfőkön szerelték össze, ideiglenes acéltornyok megtámasztásával. A félíveket nagyméretű forgáscsuklós szerkezetekhez rögzítették, amelyek lehetővé tették a szerelés közbeni elforgatásukat. A két félív elkészülte után azokat egyidejűleg, szabályozott ütemben forgatták le és eresztették alá egy vezérelt kábelhúzó (strand-jack) rendszer segítségével, amíg pontosan a nyílás közepén záródtak össze.
Ez a szerelési eljárás lehetővé tette, hogy a védett völgyben ne kelljen ideiglenes megtámasztást alkalmazni, ezáltal jelentősen csökkentve a beavatkozás környezeti hatását. A Bolintxu-viaduktokat így nemcsak elegáns formavilágukért és műszaki innovációjukért tartják számon, hanem azért is, mert példaértékűen ötvözik a fenntarthatóságot, a környezetvédelmet és a korszerű hídépítési technológiát.
